电厂输煤系统照明工程案例

时间:2017-08-30 14:02:24 来源:本站 点击:271次



长期以来,电厂照明系统安全隐患普遍存在于各火力发电厂的安全运行系统中,由于现场环境恶劣、照明时间长、照明要求高、灯具数量巨多,维护不方便等问题长期困扰着各相关管理、运行和检修人员。

奇辰照明设计师接手一项电厂输煤系统照明改造工程,此工程照明现状堪忧,存在着各种各样的问题。例如多数由于灯具设计落后,导致现场灯具数量过多,灯具安装位置不合理,照度达不到正常生产和维护的要求,大大加大了后期的维护成本,不仅造成资源浪费,也大大降低了工作效率。

下面是由奇辰照明设计师在勘察完电厂输煤系统照明实况后,整理的电厂输煤系统照明现存的四大方面安全隐患。

1、灯具选型不合理,质量差,无法满足主厂房高温、粉尘、震动、腐蚀的特殊工作环境,现场灯具大量出现灯具损坏不亮、外壳掉落,灯具内部积尘、光衰严重等现象,照明无法满足基本的安全生产需要。或者经后期维护更换后,变得灯型繁多:三防灯、泛光灯、安全灯、无极灯、金卤灯等多种灯型,致使现场照明情况不明晰,维修更换复杂,备件品种繁多,造成维护成本相应增加。

2、现场总体环境比较恶劣,上煤时粉尘比较多,照度不均匀,多数最高照度只有20Lx左右,影响了生产和车间设备的正常检修和维护,尤其是栈桥部分照明,照度不足,地面湿滑,台阶较多,行走之间让人有晕眩感觉,潜藏很大安全隐患。

3、工作区域布灯不合理,没能把有效的灯光配置到需要的工作面上,也造成巨大的光效损失,导致照明总功率较大,用电成本增加,且没有达到最佳照明效果。

4、现场布线不合理,采用的是用金属管沿地下布设,由于地面长期湿潮、积水,造成锈蚀破损进水,又由于采用的是BV单层绝缘电线,也容易在施工穿管时破损,造成现场漏电故障频出,给维护工作造成极大的困难,影响正常的产生。

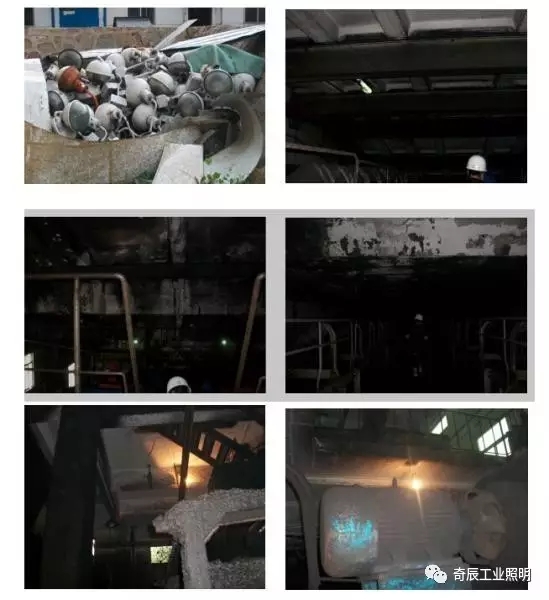

图为电厂输煤系统改造前照明实况

在这个绿色环保,节能减排的大环境下,众多电厂照明都面临着节能改造的趋势。那么怎样进行合理有效的照明改造,迫在眉睫。

奇辰照明工程师在设计电厂输煤照明改造方案时,不仅要充分考虑到输煤系统的照明效果、节能及安全性,有针对性的合理选择灯具,还要通过对灯具位置、高度、照射角度和照明方式进行合理化配置和优化设计,提供充足的照度水平,良好的照射均匀度,合适的显色性。

奇辰照明设计的改造方案有哪些关键指标?

1、节能降耗,综合成本降低

针对输煤系统环境中煤粉尘多、潮湿等因素,为保证输煤系统照明环境的照明效果及谐调性,奇辰照明工程师推荐灯型不仅具有优良的外壳防护特性、防触电保护、防眩光性能还具有防水防尘防腐特性,防护等级高达IP65,可以避免因为水溅和粉尘过多造成的灯具损坏,同时通过采用发光效率高的光源与灯具,减少用灯数量,同时省去大量的电费,降低了生产成本。

2、提高照度,改善照明环境

所选用的产品都使用高光效TPS三代金卤灯光源。因它具有发光效率高、显色性能好、寿命长等特点,这样在使用较少照明灯具的同时还能达到工作所需要的照度要求,既减少了维护量,又减少了电费等成本的支出。

3、增加安全系数

照度的提高,不但满足了工作的需要,也减少了因为照明不足造成的人员伤亡事故,提高系统的安全性,同时对现场安全监控系统曝光补充。

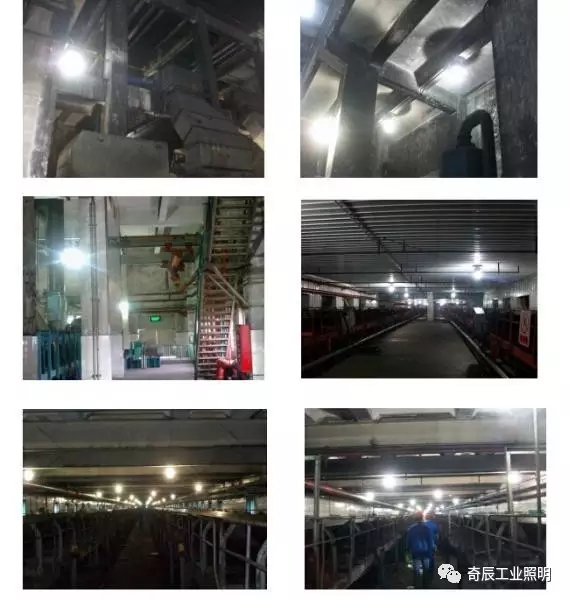

图为电厂输煤系统改造后照明实况

QC-SF-05-A—节能型防眩安全灯,该灯具严格按照国家安全标准研发生产,曾获得国家实用新型**,**号为201130251801.2。具有高效节能、防水、防尘、防眩光、防电燃等优良特性,是一款适用于电厂输煤系统照明的“实用灯”。

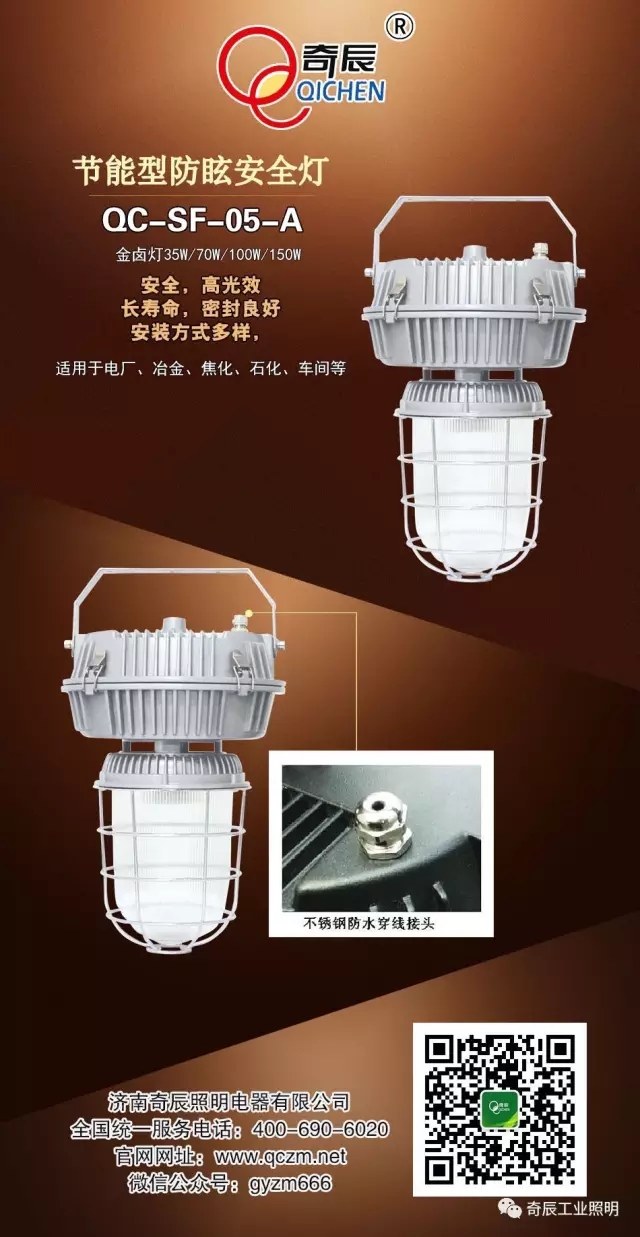

图为QC-SF-05-A

QC-SF-05-A的实用性体现在以下四个方面:

1、散热效果好

灯罩与电箱之间悬空设计,使灯罩与电箱之间产生空气流动,散热性能良好,能有效地防止镇流器与光源之间的热传导,延长光源与镇流器的寿命,保证使用安全,解决了此类灯具的行业难题;

2、高光效、节能

采用UPS金卤灯光源,光通量110lm/W,比普通金卤灯节电20%;

3、适应性超强

① 多种安装方式——可分体安装,可调节照明角度,可采用吸顶式、吊杆式、侧壁式等多种安装方式,照明角度可根据环境需要在上下200度大范围内调节。灯具也可根据使用现场或客户要求,采用电箱与灯体分开安装,减少了灯具工作部位占用照明现场工作空间,为此类灯具的行业首创;

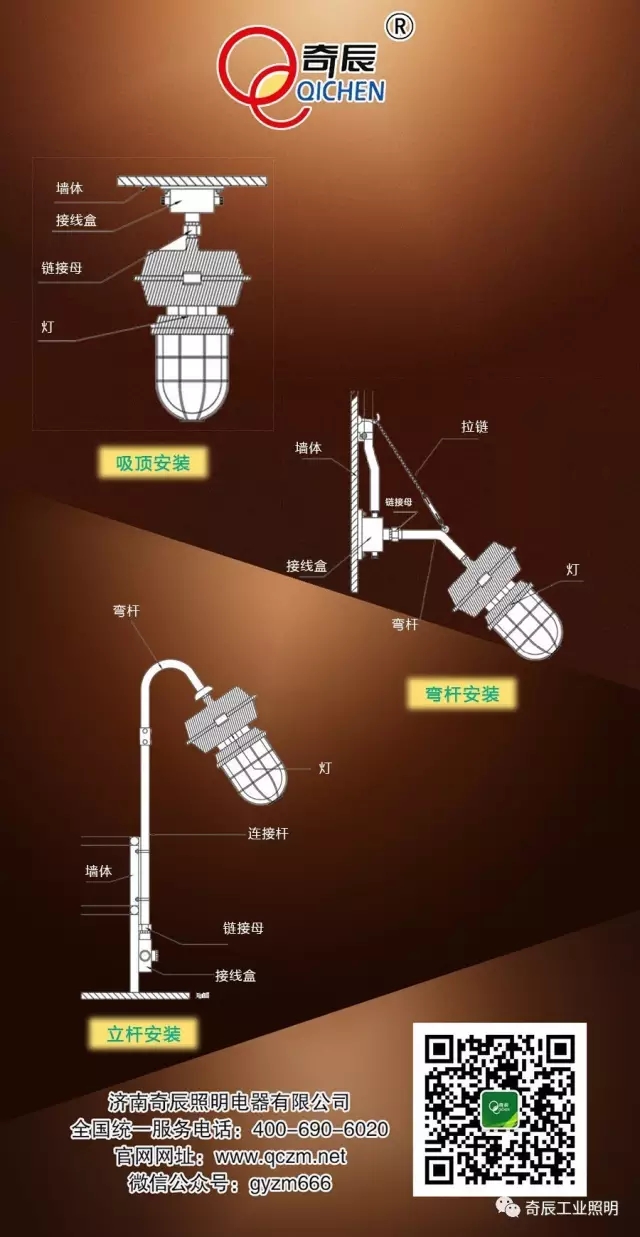

图为QC-SF-05-A安装方式

② 可直接喷水清洗——灯具完全密封,防水防尘等级达到IP65,固定螺孔为不穿透型,穿线孔为防水接头,在不断电情况下,可直接喷水清洗,这一点在电厂输煤系统照明中尤为重要。并且电箱采用不锈钢搭扣设计,拆卸方便,维护更简单;

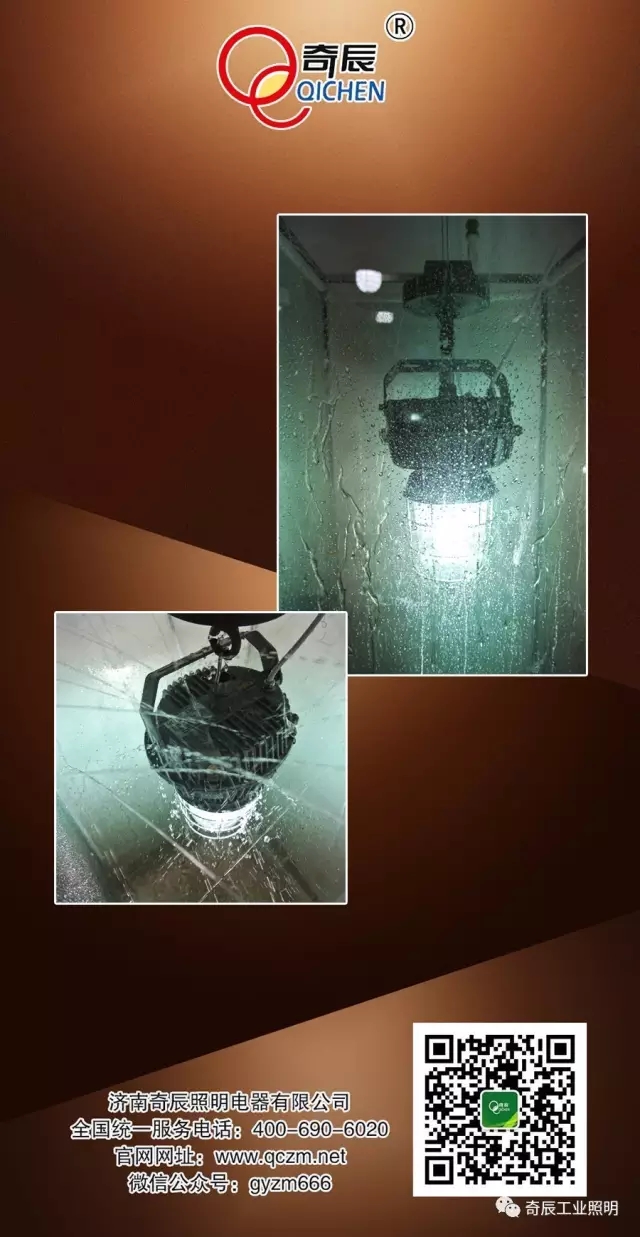

图为QC-SF-05-A淋水实验——防护等级:IP65

③ 无眩光,无光圈,照度均匀——化学钢化高透光玻璃,表面特殊工艺处理,使现场工作人员感觉更舒适,不易产生视觉疲劳;

④ 坚固外壳,安全防护——灯具外壳采用高压铸铝壳体,汽车烤漆防腐表面处理工艺,坚固耐腐蚀;采用高强度保护网罩,可有效保护玻璃灯罩,提高安全性。

4、适用范围广

奇辰QC-SF-05-A节能型防眩安全灯广泛适用于电厂、电站、冶金、焦化、石化、矿业(皮带通廊、锅炉本体、主厂房)、铁路、加油站、车间等室内、室外工作场所。
